Spanning-Tree บน C2960

หลายคนรู้จัก spanning-tree protocol อยู่แล้วแต่บางคนก็ยังไม่รู้ว่ามันคืออะไร พอดีมีโอกาสได้เล่น C2960 มาก็เลยเอามาลอง feature spanning-tree หน่อย
ขออธิบาย STP แบบง่ายๆนะครับ คือ protocol ที่ใช้ block ไม่ให้เกิด broadcast stomming ในระบบของเรา ซึ่งมันก็จะมีวิธีการ แต่ขอเอาไว้อธิบายคราวหน้า

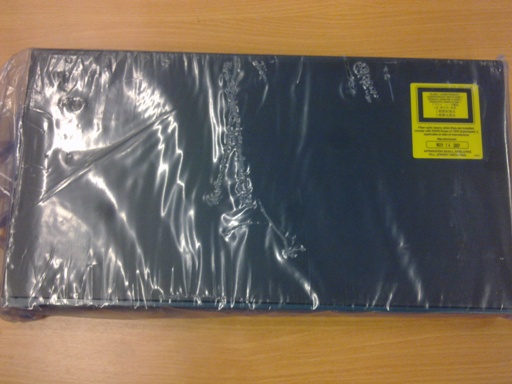

ยังไม่แกะจากถุงเลย C2960

การต่อ Stack ของ Switch C3750X

ห่างหายไปนาน เพราะมั่วแต่เล่นน้ำสงกรานต์อยู่ วันนี้ผมจะมาแชร์เรื่อง stack port ของ switch
ก่อนอื่นเลย ทำไมต้องต่อ stack ????

เราจะต่อ stack cable ก็ต่อเมื่อเราต้องการขยาย port ของ switch ซึ่งมันจะดีกว่าการต่อ SW <==> SW ด้วยสาย UTP เนื่องจาก speed นั้นเอง

หน้าตาของสาย Stack



การ config mgmt port บน switch cisco

ก่อนอื่น mgmt port คืออะไร
เมื่อก่อน switch ของ cisco ตัวเก่าๆ ไม่มี port นี้ซึ่งปัญหาก็มีอยู่ว่า ถ้า IOS เรามีปัญหา boot ไม่ได้ อ้าวแล้วทีนี้จะทำไงดีละ วิธีก็คือต้อง download ผ่าน console นั่นเอง

ต่อมา cisco ออกแบบ switch ให้มี mgmt port ซึ่งสามารถกำหนด IP ที่ switch: prompt ได้เลย

Switch:set IP_ADDR 192.168.1.100/255.255.255.0
Switch:set DEFAULT_ROUTER 192.168.1.1
Switch:set MANUAL_BOOT yes


เสร็จแล้วก็ reboot ซักที

Switch:mgmt_init
Switch:copy tftp://192.168.1.2/iosname_or_filename flash:/iosname_or_filename

switch ก็จะเริ่ม copy file จาก tftp server เอาไปวางที่ flash ของ switch พอ copy เสร็จอย่าลืม
 unset MANUAL_BOOT ด้วยนะไม่งั้น มันจะไม่ auto boot ให้เรา

Noted:
    192.168.1.2 อันนี้เป็น IP ของ tftp server
