หลายคนรู้จัก spanning-tree protocol อยู่แล้วแต่บางคนก็ยังไม่รู้ว่ามันคืออะไร พอดีมีโอกาสได้เล่น C2960 มาก็เลยเอามาลอง feature spanning-tree หน่อย
ขออธิบาย STP แบบง่ายๆนะครับ คือ protocol ที่ใช้ block ไม่ให้เกิด broadcast stomming ในระบบของเรา ซึ่งมันก็จะมีวิธีการ แต่ขอเอาไว้อธิบายคราวหน้า
ยังไม่แกะจากถุงเลย C2960

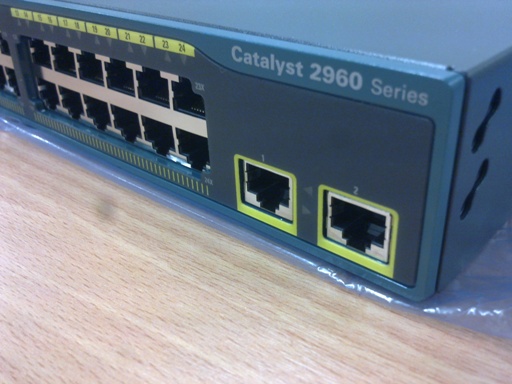

อีกมุมของ C2950
ต่อด้วย console
แล้วก็เสียบปลั๊ก show running ซะหน่อย
จัดการเอา สาย UTP loopback เข้า port 1 และ port 2 ซะเลย
เสียบแล้ว port 1 สีเขียว port 2 สีส้ม ซึ่ง STP มันทำงานถูกต้อง อะอะ confirm ซะหน่อยด้วย command
ยังไม่จบครับต่อไปเราจะมาดูว่า ถ้า STP ไม่ทำงาน ที่เค้าว่าจะเกิด broadcast stomming มันเป็นอย่างไร ว่าแล้วก็จะการ set ip ให้ vlan ก่อนแล้ว จากนั้นก็ disable STP ซะเลย
พอ disable stp ปุ๊บ port1 กับ 2 ก็อับเลย แต่ยังไม่ทันไร โอ้ ไฟกระพิบตลอดเลย พิมพ์ command เริ่มช้าขึ้น
ไฟกระพริบตลอด
ไหนดูซิว่ากิน cpu เท่าไหร่
command สุดท้าย ดูว่าที่ port1 กับ port2 นั้นได้ frame อะไรบ้าง
ขออธิบาย STP แบบง่ายๆนะครับ คือ protocol ที่ใช้ block ไม่ให้เกิด broadcast stomming ในระบบของเรา ซึ่งมันก็จะมีวิธีการ แต่ขอเอาไว้อธิบายคราวหน้า
ยังไม่แกะจากถุงเลย C2960
อีกมุมของ C2950

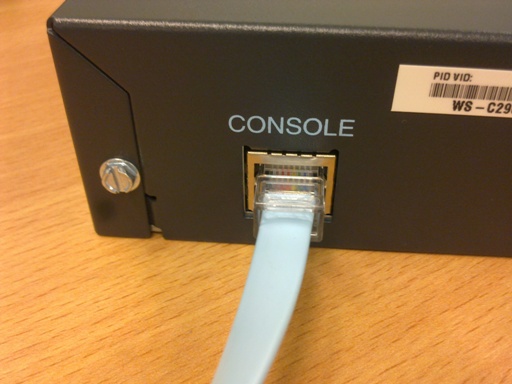

ต่อด้วย console
แล้วก็เสียบปลั๊ก show running ซะหน่อย
Switch#sh runจะเห็นว่า spanning-tree protocol เปิดใช้งานอยู่ ว่าแล้วก็ทดสอบกันดีกว่าจะถ้ามัน Block จะเป็นยังไง
Building configuration...
Current configuration : 1208 bytes
!
version 12.2
no service pad
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname Switch
!
!
no aaa new-model
system mtu routing 1500
ip subnet-zero
!
!
!
!
no file verify auto
spanning-tree mode pvst
spanning-tree extend system-id
!
vlan internal allocation policy ascending
!
interface FastEthernet0/1
!
interface FastEthernet0/2
!
interface FastEthernet0/3
!
interface FastEthernet0/4
!
interface FastEthernet0/5
!
interface FastEthernet0/6
!
interface FastEthernet0/7
!
interface FastEthernet0/8
!
interface FastEthernet0/9
!
interface FastEthernet0/10
!
interface FastEthernet0/11
!
interface FastEthernet0/12
!
interface FastEthernet0/13
!
interface FastEthernet0/14
!
interface FastEthernet0/15
!
interface FastEthernet0/16
!
interface FastEthernet0/17
!
interface FastEthernet0/18
!
interface FastEthernet0/19
!
interface FastEthernet0/20
!
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
!
interface Vlan1
no ip address
no ip route-cache
shutdown
!
ip http server
!
control-plane
!
!
line con 0
line vty 5 15
!
end
Switch#

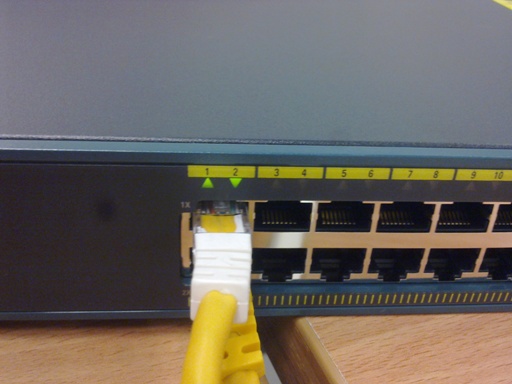

จัดการเอา สาย UTP loopback เข้า port 1 และ port 2 ซะเลย
เสียบแล้ว port 1 สีเขียว port 2 สีส้ม ซึ่ง STP มันทำงานถูกต้อง อะอะ confirm ซะหน่อยด้วย command
Switch#sh spanning-treeSpanning-tree protocol == STP นะ
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address xxxx.xxxx.xxxx
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
Address xxxx.xxxx.xxxx
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 15
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1 Desg FWD 19 128.1 P2p
Fa0/2 Back BLK 19 128.2 P2p
ยังไม่จบครับต่อไปเราจะมาดูว่า ถ้า STP ไม่ทำงาน ที่เค้าว่าจะเกิด broadcast stomming มันเป็นอย่างไร ว่าแล้วก็จะการ set ip ให้ vlan ก่อนแล้ว จากนั้นก็ disable STP ซะเลย
Switch(config)#int vlan 1
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#end
Switch#sh pr
00:18:04: %SYS-5-CONFIG_I: Configured from console by consoleo cp
00:18:05: %LINK-3-UPDOWN: Interface Vlan1, changed state to up
00:18:06: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed st
Switch#
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#no spanning-tree vlan 1
Switch(config)#end
Switch#
00:15:19: %SYS-5-CONFIG_I: Configured from console by console
พอ disable stp ปุ๊บ port1 กับ 2 ก็อับเลย แต่ยังไม่ทันไร โอ้ ไฟกระพิบตลอดเลย พิมพ์ command เริ่มช้าขึ้น
ไหนดูซิว่ากิน cpu เท่าไหร่
Switch#sh pro cpu hisเต็มๆครับ เกือบ 100%
888888866666
8888888111114444444444444444444444444444444444444444444444
100
90 *******
80 *******
70 *******
60 ************
50 ************
40 ************
30 ************
20 ************
10 ************
0....5....1....1....2....2....3....3....4....4....5....5....
0 5 0 5 0 5 0 5 0 5
CPU% per second (last 60 seconds)
18898 1 13
45419808544157522
100
90 *##*
80 *##*
70 *##*
command สุดท้าย ดูว่าที่ port1 กับ port2 นั้นได้ frame อะไรบ้าง
Switch#sh int fastEthernet 0/1 controllerBroadcast frame ทั้งนั้นเลย ถ้าเราใช้งานจริงถ้าเกิด broadcast stomming มาละก็ switch เราแทบไม่ได้ส่ง ข้อมูล จริงเลยส่งแต่ Broadcast frame
FastEthernet0/1 is up, line protocol is up (connected)
Hardware is Fast Ethernet, address is xxxx.xxxx.xxxx (bia xxxx.xxxx.xxxx)
MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,
reliability 255/255, txload 109/255, rxload 109/255
Encapsulation ARPA, loopback not set
Keepalive set (10 sec)
Full-duplex, 100Mb/s, media type is 10/100BaseTX
input flow-control is off, output flow-control is unsupported
ARP type: ARPA, ARP Timeout 04:00:00
Last input 00:00:00, output 00:00:00, output hang never
Last clearing of "show interface" counters 00:05:24
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
Queueing strategy: fifo
Output queue: 0/40 (size/max)
5 minute input rate 43107000 bits/sec, 84180 packets/sec
5 minute output rate 43107000 bits/sec, 84180 packets/sec
30631435 packets input, 1960413720 bytes, 0 no buffer
Received 30631403 broadcasts (0 multicasts)
0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
0 watchdog, 27 multicast, 0 pause input
0 input packets with dribble condition detected
30772911 packets output, 1969468120 bytes, 0 underruns
0 output errors, 0 collisions, 0 interface resets
0 babbles, 0 late collision, 0 deferred
0 lost carrier, 0 no carrier, 0 PAUSE output
0 output buffer failures, 0 output buffers swapped out
Transmit FastEthernet0/1 Receive
3675332078 Bytes 3675321838 Bytes
93 Unicast frames 93 Unicast frames
241 Multicast frames 82 Multicast frames
57426628 Broadcast frames 57426627 Broadcast frames
0 Too old frames 5952 Unicast bytes
0 Deferred frames 10828 Multicast bytes
0 MTU exceeded frames 3675304192 Broadcast bytes
0 1 collision frames 0 Alignment errors
0 2 collision frames 0 FCS errors
0 3 collision frames 0 Oversize frames
0 4 collision frames 0 Undersize frames
0 5 collision frames 0 Collision fragments
0 6 collision frames
0 7 collision frames 57426785 Minimum size frames
0 8 collision frames 0 65 to 127 byte frames
0 9 collision frames 0 128 to 255 byte frames
0 10 collision frames 18 256 to 511 byte frames
0 11 collision frames 0 512 to 1023 byte frames
0 12 collision frames 0 1024 to 1518 byte frames
0 13 collision frames 0 Overrun frames
0 14 collision frames 0 Pause frames
0 15 collision frames
0 Excessive collisions 0 Symbol error frames
0 Late collisions 0 Invalid frames, too large
0 VLAN discard frames 0 Valid frames, too large
0 Excess defer frames 0 Invalid frames, too small
57426914 64 byte frames 0 Valid frames, too small
31 127 byte frames
0 255 byte frames 0 Too old frames
18 511 byte frames 0 Valid oversize frames
0 1023 byte frames 0 System FCS error frames
0 1518 byte frames 0 RxPortFifoFull drop frame
0 Too large frames
0 Good (1 coll) frames
0 Good (>1 coll) frames
Switch#sh int fastEthernet 0/2 controller
FastEthernet0/2 is up, line protocol is up (connected)
Hardware is Fast Ethernet, address is xxxx.xxxx.xxxx (bia xxxx.xxxx.xxxx)
MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,
reliability 255/255, txload 112/255, rxload 112/255
Encapsulation ARPA, loopback not set
Keepalive set (10 sec)
Full-duplex, 100Mb/s, media type is 10/100BaseTX
input flow-control is off, output flow-control is unsupported
ARP type: ARPA, ARP Timeout 04:00:00
Last input 00:00:12, output 00:00:00, output hang never
Last clearing of "show interface" counters 00:05:37
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
Queueing strategy: fifo
Output queue: 0/40 (size/max)
5 minute input rate 44542000 bits/sec, 86981 packets/sec
5 minute output rate 44542000 bits/sec, 86981 packets/sec
32329170 packets input, 2069068760 bytes, 0 no buffer
Received 32329136 broadcasts (0 multicasts)
0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
0 watchdog, 27 multicast, 0 pause input
0 input packets with dribble condition detected
32470493 packets output, 2078113368 bytes, 0 underruns
0 output errors, 0 collisions, 0 interface resets
0 babbles, 0 late collision, 0 deferred
0 lost carrier, 0 no carrier, 0 PAUSE output
0 output buffer failures, 0 output buffers swapped out
Transmit FastEthernet0/2 Receive
3781367662 Bytes 3781377710 Bytes
95 Unicast frames 95 Unicast frames
82 Multicast frames 241 Multicast frames
59083591 Broadcast frames 59083589 Broadcast frames
0 Too old frames 6080 Unicast bytes
0 Deferred frames 21004 Multicast bytes
0 MTU exceeded frames 3781349760 Broadcast bytes
0 1 collision frames 0 Alignment errors
0 2 collision frames 0 FCS errors
0 3 collision frames 0 Oversize frames
0 4 collision frames 0 Undersize frames
0 5 collision frames 0 Collision fragments
0 6 collision frames
0 7 collision frames 59083908 Minimum size frames
0 8 collision frames 0 65 to 127 byte frames
0 9 collision frames 0 128 to 255 byte frames
0 10 collision frames 18 256 to 511 byte frames
0 11 collision frames 0 512 to 1023 byte frames
0 12 collision frames 0 1024 to 1518 byte frames
0 13 collision frames 0 Overrun frames
0 14 collision frames 0 Pause frames
0 15 collision frames
0 Excessive collisions 0 Symbol error frames
0 Late collisions 0 Invalid frames, too large
0 VLAN discard frames 0 Valid frames, too large
0 Excess defer frames 0 Invalid frames, too small
59083720 64 byte frames 0 Valid frames, too small
31 127 byte frames
0 255 byte frames 0 Too old frames
18 511 byte frames 0 Valid oversize frames
0 1023 byte frames 0 System FCS error frames
0 1518 byte frames 0 RxPortFifoFull drop frame
0 Too large frames
0 Good (1 coll) frames
0 Good (>1 coll) frames
Switch#
